Vzájemná poloha jednotlivých převodníků
Dobrý den,
rozebral jsem převodník a nepoznačil si vzájemnou polohu jednotlivých "talířů" převodníku vůči sobě. Při zpětné montáži jsem si nevšiml zjevných značek pro správnou montáž. Je to z ohledem na různé náběhy na jednotlivých zubech jedno nebo musí mít pouze jednu správnou polohu ? Jedná se o převodník Shimano Alivio Octalink
Děkuji za odpověď
Nejlépe hodnocené
Re: Vzájemná poloha jednotlivých převodníků
Co to rezebrat a složit znovu? Je to moc práce?
0
Re: Vzájemná poloha jednotlivých převodníků
Proč myslíš, že jsou tam ty zjevné značky pro správnou montáž? ;-)
0
Re: Vzájemná poloha jednotlivých převodníků
Naschvál.
0
Re: Vzájemná poloha jednotlivých převodníků
No to je jasné, že se to patrně má montovat podle těch značek. Otázka však zněla, proč to tak musí být a co se stane, když to tak není. Mne by to také zajímalo, jen tak ze zvědavosti a zvídavosti :)
0
Re: Vzájemná poloha jednotlivých převodníků
Kvůli řazení.
Když budou převodníky otočené, bude to hůř řadit, hlavně nahoru.
0
Re: Vzájemná poloha jednotlivých převodníků
To mne nenapadlo tomu talíři úplně otočit směr otáčení. To pak ty náběhy nebudou vůbec fungovat, to je jasné. Ale co jen úhlové posunutí taliřů vůči sobě? To by snad vadit nemělo?
0
Re: Vzájemná poloha jednotlivých převodníků
Ano, o to mi jde. Úhlové posunutí talířů vůči sobě.
0
Re: Vzájemná poloha jednotlivých převodníků
Když jde řetěz z placky na placku a není vydojenej, tak akorát vychází na ta různá vybrání a výstupky, aby co nejsnáz naskočil nahoru. Při posunu by nemusel v celém obvodu takhle vycházet a řazení by mohlo být problematičtější. Nezkoušel jsem, jen si tak dovozuju z funkce těch náběhů.
0
Re: Vzájemná poloha jednotlivých převodníků
A jak moc úspěšnost toho řazení závisí na kompatibilitě řetězu a převodníků? Nebo je to tak robustní, že pokud je řetěz odpovídající šířky, tak to funguje se všemi? A jak je to na kazetě?
0
Re: Vzájemná poloha jednotlivých převodníků
Nekompatabilní nemám odzkoušené, to co na kolech mám prý k sobě pasuje, i když je to docela směska (Sram, Shimano, Campa)
0
Re: Vzájemná poloha jednotlivých převodníků
Nestane se vůbec nic a vše funguje jak má, tedy alespoň u mých tácu.
Mám převodníky vyrobené zde
http://www.gebhardt.cz/
a žádné značky nejsou třeba:-)
0
Re: Vzájemná poloha jednotlivých převodníků
Když z vašich obrázků není vidět, zda tam nějaké náběhy zdvihající řetěz máte, nebo ne. Na starých favoriťáckých talířích žádné náběhy nebyly, byly naprosto pravidelné a ploché a také to nějak řadilo. U takových je pak jakákoliv orientace opravdu zbytečná.
0
Re: Vzájemná poloha jednotlivých převodníků
Náběhy není potřeba dělá se to se střídavými zuby a řazení je perfektní. Otočit tác stranově samozřejmě nelze, posunutí úhlově by vadit nemělo.
0
Re: Vzájemná poloha jednotlivých převodníků

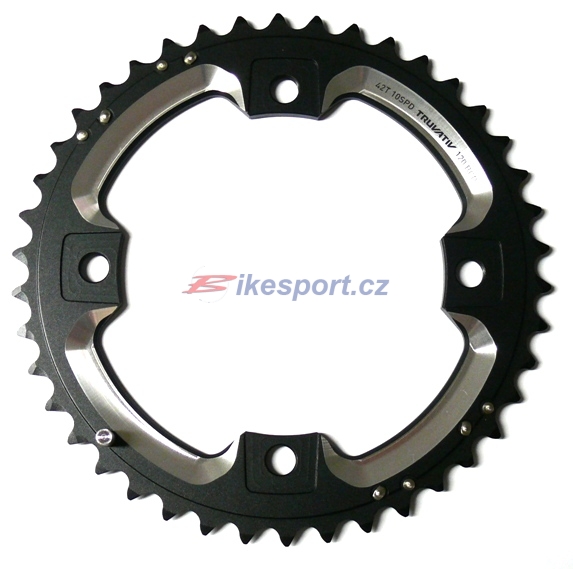

Některé tácy (nevím, tazatelovy jsem neviděl) mají několik zubů za sebou menších či zbroušených pro snadnější náběh řetězu při řazení. A je zjevně výhodné, aby na ně řetěz nabíhal zrovna v okamžiku, kdy noha prochází horní resp. dolní úvratí, a nezabírá takovou silou.
Viz např. zde: http://www.bikesport.cz/obrazky/truvativ%20p...
0
Re: Vzájemná poloha jednotlivých převodníků

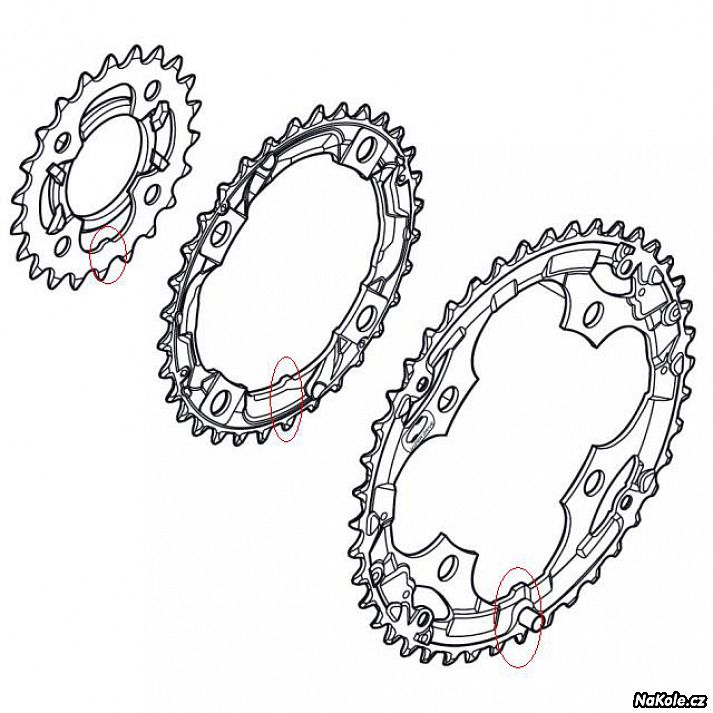

Mohly by se za značku polohy považovat výstupky v těch červených oválech ? Po montáži jsou samozřejmě srovnány s klikou.
0
Re: Vzájemná poloha jednotlivých převodníků
Akorát mi nějak nejde vložit obrázek...
0
Re: Vzájemná poloha jednotlivých převodníků
však tady je. Obrázek
0
Re: Vzájemná poloha jednotlivých převodníků
Se mi v IE nezobrazil..
0
Re: Vzájemná poloha jednotlivých převodníků
No jo no
0
Re: Vzájemná poloha jednotlivých převodníků

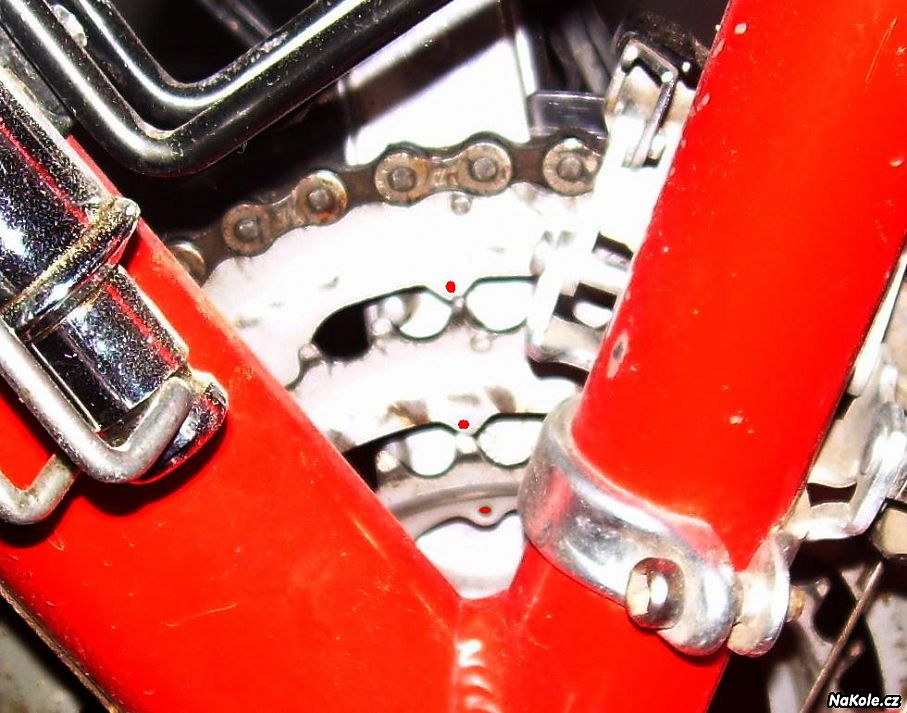

Nevím, jestli to jsou značky, ale já je mám nad sebou (červené tečky).
0
Re: Vzájemná poloha jednotlivých převodníků
V době rozvinutého kapitalismu,se nic nikam nedává zbytečně. 3 tečky tam a sem krát x tisíc kusů a milion ušetřen.
0
Re: Vzájemná poloha jednotlivých převodníků
tečky sem domalovala v počítači :)
0
Re: Vzájemná poloha jednotlivých převodníků
To je podvod :-)))
0
Re: Vzájemná poloha jednotlivých převodníků
Ty máš ještě klasickou dlouhou pumpičku se sklápěcí šlapkou pro nohu a hadičkou! Paráda, nic moc lepšího se nevymyslelo. Tohle je při funkčním pístu nezničitelné, stále fungující a neláme to ventilky. Je to veliké a těžké :(
0
Re: Vzájemná poloha jednotlivých převodníků
Sem ju koupila hned, jak se mi podařilo tím bazmekem, co jsem si napoprvé koupila coby "pumpičku", zničit ventilek. Se to ani nedalo opřít o zem a nemělo to žádnej závit, normálně sem kvůli tomu musela měnit na mezi dušu a zastavit kolemjedoucího, aby mi to napumpoval :(
S touhle pumpičkou není žádnej problém a na galuskovej ventilek šroubím při pumpování redukci na normální autoventilek.
0
Re: Vzájemná poloha jednotlivých převodníků
Já mám tuto:
http://www.cyklonemcik.cz/zbozi/hustilka-lezyne...
Je hnusně drahá, ale pracuje se mi s ní skvěle.
0
Re: Vzájemná poloha jednotlivých převodníků
Jen tak úvahou. Říkám si kdyby nebylo jedno jak budou vůči sobě posunuté, nějaké značky by na talířích byly. Nebo jen nevím jak ty značky vypadají. Ale červíček hlodá...
0
Re: Vzájemná poloha jednotlivých převodníků
Když o tom přemýšlím, tak jediný důvod správné úhlové orientace sousedních talířů by mohl být tento:
Stržení řetězu řadítkem z aktuálního talíře se odehrává za sníženým zubem na tomto talíři. Kdyby řetěz v této poloze hned zachytil náběh či vychýlený zub druhého talíře, tak by se řazení značně zrychlilo a usnadnilo.
Pokud se tento uhlový synchronismus špatnou montáží poruší, tak se řazení může prodloužit až o jednu otáčku klik. Ale záleží na počtu těchto elementů na obvodu talíře.
Je má úvaha správná?
0
Re: Vzájemná poloha jednotlivých převodníků
Myslím,že ano.
0
Re: Vzájemná poloha jednotlivých převodníků
Takže znovu jsem rozebral, dle na internetu dostupných obrázků a fotek usoudil umístění značek na jednotlivých plackách, pak určitě správně smontoval tak, jak má být, projel, rozdílu v hladkosti řazení jsem však mezi špatnou montáží a správnou neregistroval.
0
Re: Vzájemná poloha jednotlivých převodníků
Neradostný výsledek našich teoretických úvah :D
0
Re: Vzájemná poloha jednotlivých převodníků
Možná je to při citlivém řazení šumák. Rozdíl může být patrný při řazení v záběru.
0
Re: Vzájemná poloha jednotlivých převodníků
Jen dodám, že jsem jsem řadil s citem i zcela bez :-)
0
Re: Vzájemná poloha jednotlivých převodníků
Pak máš převodníky, kterejm je to šumák furt :)
0
Re: Vzájemná poloha jednotlivých převodníků
Pořádek musí být. Soudruzi
0
Re: Vzájemná poloha jednotlivých převodníků
I ty krypťáku ..!
8-)
0
Re: Vzájemná poloha jednotlivých převodníků
Jeden převodník,jeden vůdce,jeden národ :-))
0
Re: Vzájemná poloha jednotlivých převodníků
Tak jsem se byl podívat ve sklepě na čerstvě sundaný ojetý převodník z horáka Alivio 42,32,22.
Všechny ty náběhy a šikmé zuby jsou pro zvedání řetězu při přehazování na větší talíř. Proto nejmenší talíř je naprosto pravidelný a plochý. Zvedací reliéf a výstupky jsou na větších talířích na straně k talíři menšímu, aby sloužily pro lepší zvednutí (zvětšení poloměru) řetězu. Na vnitřní straně je jakýsi zářez (vhloubení), který je osově orientován skoro kolmo k ose otáčení. To slouží pro uchopení nýtu řetězu a kousek za ním, ve smyslu otáčení je výstupek, který ten řetěz zvedá (zvětšuje poloměr). Na obou talířích jsou tyto oblasti (na 32 jsou dvě, na 42 tři na každé protilehlé straně) umístěné protilehle o 90 stupŇů odchýleně od osy kliky. Moje talíře s klikou jsem nikdy od sebe nerozebíral. Jsou tak smontované od Shimana. K řazení u mých talířů dochází každou půlotočku talířů a začíná to vždy v místě o 90 stupňu odchýleného řadítka od klik. To znamená,že k tomu dochází při "maximálním" záběru. Vzhledem k tomu, že ke stržení řetězu z menšího kolečka dojde řadítkem kdekoliv, tak nejpozději do 1/2 otočky dojde k začátku přeřazení. Na uhlové montáži talířů podle mého mínění nezáleží, protože začátek je stejně náhodný. Nesmí se ovšem otočit úplně směr otáčení talíře. Pokud jsou ty montážní značky umístěny na talířích asymetricky vůči upevňovacím šroubům, tak současně zajistí neotočení směru otáčení talíře. (Tedy pokud se to celé nenamontuje opačně.) To je asi vše, co se dá z jednoho ojetého převodníku zjistit.
Co na to moudří teoretici a technici?
0
Re: Vzájemná poloha jednotlivých převodníků
že jsme si pěkně podiskutovali
0
Re: Vzájemná poloha jednotlivých převodníků
BlaBlaBla, tady jde o pricip a fakta a ne o nějaké tlachání :D
0
Re: Vzájemná poloha jednotlivých převodníků
No jistěžee
0
Re: Vzájemná poloha jednotlivých převodníků
Ale fuj, schází ti tam :D
0
Re: Vzájemná poloha jednotlivých převodníků
A vůbec jaké převodníky? Co nemá motor není kolo :-)))
0
Re: Vzájemná poloha jednotlivých převodníků
Platí to i opačně? Co má motor, je kolo?
0
Re: Vzájemná poloha jednotlivých převodníků
Kolo má vždy motor. BIOMOTOR
