Rozměr hlavového složení

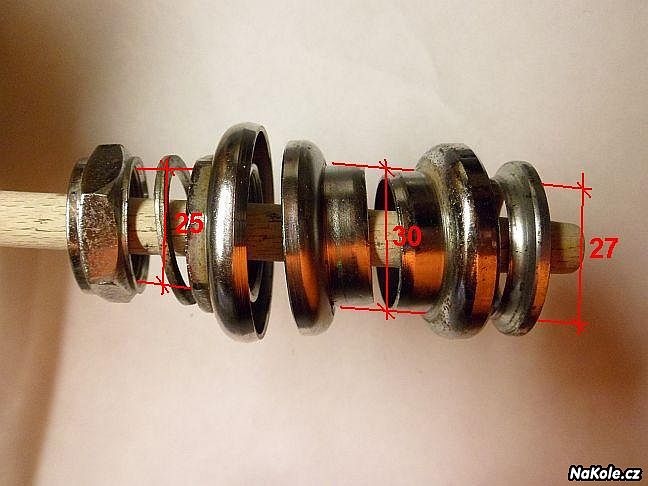

Potřebuju vyměnit hlavové složené viz obr. vidlice má průměr 25mm a v místě spodní misky je rozšířena na 27mm a díra v rámu má 30mm. Jedná se o staší horské kolo Leader Fox (cca 10 let staré). Došel jsem k závěru, že to bude rozměr 1 1/8 závitové, např toto http://www.kola-cykloshop.cz/hlavove-slozeni-1... . Je to tak dobře?
Ještě detail ty misky na rámu nejsou stejně, jedna je o něco vyšší, ta patří nahoru?
Nejlépe hodnocené
Re: Rozměr hlavového složení
Ještě upřesním: 25 je průměr závitu na vidlici a těch 27mm má vidlice jen ten kousek, kde je spodní konus (ne miska, oprava). Těch 30mm je vnitřní průměr hlavové trubky (nevím, jestli to nazývám správně, prostě ta krátká trubka v rámu ve které je strčena vidlice)
0
Re: Rozměr hlavového složení
Jedná se o 1" hlavové, závitové. 1 1/8 tam nedostaneš, miska má 34 mm.
0
Re: Rozměr hlavového složení
Dík, přesně to jsem potřeboval. Ještě ta o něco vyšší miska patří nahoru?
0
Re: Rozměr hlavového složení
Ty dvě misky jsou stejné, nikdy jsem neřešil, kterou kam dát.
0
Re: Rozměr hlavového složení
Ta spodní miska bývá hlubší (delší) a lépe kryje konus co se lisuje na vidlici. S výjimkou těch nejlevnějších složení na spodu ještě bývá těsnění.
0
Re: Rozměr hlavového složení
A můžu tam použít toto http://www.kola-cykloshop.cz/hlavove-slozeni-1... ? kuželové ložisko mi přijde trvanlivější než kuličkové.
0
Re: Rozměr hlavového složení
No tak jsem si koupil tohle s kuželovými ložisky, závit sedí, průměry co přijdou do rámu sedí, ale spodní kužel, co přijde narazit na vidlici má vnitřní průměr 26,28mm a ten co tam byl má 26,98mm. 0,7mm je trochu velký přesah. Vychází mi z toho, že typ složení mám správný, ale buď se změnila norma, nebo je to zmetek. Máte s tím někdo zkušenost?
0
Re: Rozměr hlavového složení
Problém je v tom, že není palcový headset jako palcový headset. Naštěstí jediný rozdíl je právě tenhle průměr na vidlici. Koukni sem: http://sheldonbrown.com/headsets.html#size . ISO standard by měl být 26,4 mm, takže koupený headset je "správně". Řekl bych, že nejjednodušší cesta je nechat někoho na soustruhu stáhnout vidlici, budeš to mít alespoň vyřešeno pro příště. Zas zvětšit průměr kroužku bude jednodušší na potřebné vybavení. Rozhodně sehnat kvalitní headset s kroužkem 27mm bude problém.
0
Re: Rozměr hlavového složení
.. aha, koukám, že se ti povedlo najít podrobnější data. T, že vidlice má být o desetinu až dvě víc, než uváděných 26,4 jsem nevěděl, ale to by snad ještě hrubá síla vyřešila. Nicméně 26,98 původního kroužku bych opravdu podezíral z JIS normy.
Ad soustruh ... hm, jasně, mi nedošlo, že kroužek je kalený. Tak tu vidlici? Pokud se ti do soustruhu nevejde, tak by to mohli zvládnout v cykloservisu ...
0
Re: Rozměr hlavového složení
Myslím, že vidlici do soustruhu upnu, jen bych se nerad dočkal toho, že příště bude konus volný. Proto bych raději obráběl konus, ale to jedině upnout do soustruhu a brousit v ruce drženou mikrobruskou. To ovšem neudělám válec, ale něco jako soudek naruby, otázka je, zda to bude vadit.
0
Re: Rozměr hlavového složení
Pokud mas k soustruhu nuz s vymennymi destickami zvladnes i kaleny material.
ovsem, jen malickou sponu...
0
Re: Rozměr hlavového složení
Ještě doplním, podle http://www.parktool.com/blog/repair-help... by měl být vnitřní průměr kuželu 26,4mm a sedlo na vidlici 26,5-26,7mm (tedy 0,1-0,2 přesah). Podle toho mám vidlici mimo toleranci do plusu a nové složení mimo toleranci do minusu (obojí o dost), setkal jste se s tím někdo? jak jste to řešili? Soustruh k dispozici mám, ale kalený konus soustružit nepůjde.
0
Re: Rozměr hlavového složení
Nikdy jsem to neměřil a sprostě narazil (teda "nalisoval"). Zítra ti můžu změřit nějaká hlavová a vidlice co mám doma.
0
Re: Rozměr hlavového složení
Já jsem se taky nesetkal, že by to nešlo trochu hrubší silou, ale řešení už bude na tobě . Držím palce ;o))
0
Re: Rozměr hlavového složení
u takovýho rozdílu bych se bál že ten kroužek praskne. Něčím bych polechtal vidlu ať je to aspoň trochu stejný. 3ikovnej pilník to zvládne.
0
Re: Rozměr hlavového složení
na přesah 0,7mm jít hrubou silou, to bych viděl taky na presklý konus, případně zku**enou vidlici, vzhledem k tomu, že je hliníková. Takže zítra budu soustružit :-)
0
Re: Rozměr hlavového složení
Pokud nekoupíš to válečkové, co je v příspěvku někde dole, a díky větší styčné ploše má šanci vydržet víc, tak pokud bych montoval to z fotky v úvodu, dal bych tu masivnější misku do rámu dospod. Přece jen je dolní miska zatížená mnohem víc, než ta nahoře.
