Re: Rámová roura
A proč ji chceš svařovat? Já mám přesně takovou na svém kole. Ohýbal mi ji kamarád na ohýbačce za studena bez jakýchkoliv problémů. A drží jak helvétská víra. Ale svařovaná ti bude taky držet.
0
Re: Rámová roura
Asi myslí podélně svařovaná.
0
Re: Rámová roura
Aha, tak to jsem nepochopil. Ale proč to dělat jednoduše, když to jde složitě?
0
Re: Rámová roura
Podélně svařovaná je z výroby :)) Jinak bych se jí nebál, bude tam jen nepatrný nárůst hmotnosti proti CrMo, ale daleko líp se s ní pracuje.
0
Re: Rámová roura

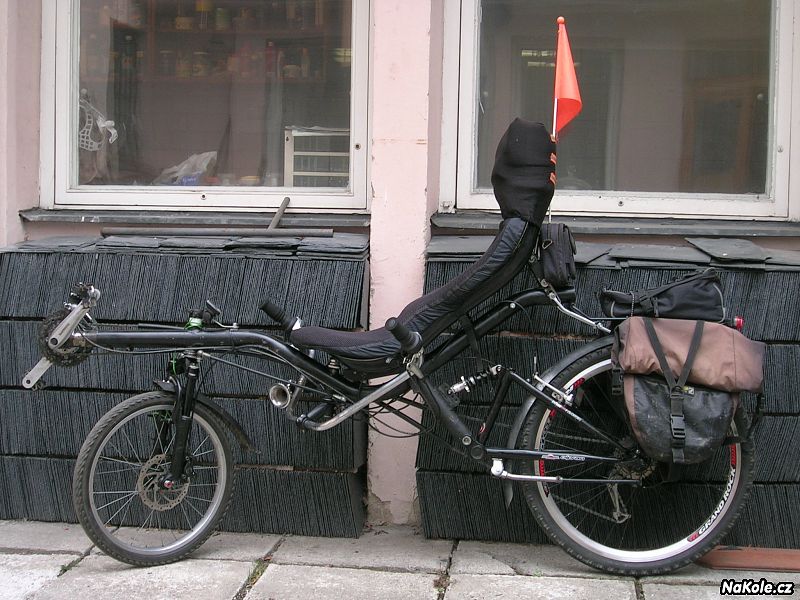

Hlavní rám mám z roury 50x1.5 používané na výfuky. Za první rok provozu absolutně bez problémů.
0
Re: Rámová roura
skus tuna maju crmo 45/1,5 aj ked by stacila fakt 45/1 no da sa objednat nad 100m tusiim ak by si objednaval 3 m zoberem aj ja :-D
0
Re: Rámová roura
Srandisto!!!
Kde je "tuna"???
8-)))
0
Re: Rámová roura
este ma napadlo ak je tu maniik co dokaze dat do sustruhu 2m dalo sa z tej crmo dat dole nieco?? na 1,1 aspon??
potom by sa dala zobrat ta 45/1,5 a oslabyt. mysliim ze by sa tu naslo doost ludii co by sa ozvali
0
Re: Rámová roura
Když bude mít soustruh dlouhý suport a bude dost místa v levo od soustruhu (nebude tam třeba hnedka zeď), neměl by to být problém, sklíčidla sou průchozí. :-)
0
Re: Rámová roura
Do zdi se dá udělat díra :-)), ale nevím komu by se chtělo 2 m dlouhou trubku stáčet o pár desetin.
0
Re: Rámová roura
Taky myslím, ale gramaři sou gramaři. :-)
0
Re: Rámová roura
kdyz zi to vezmes nejdo o gramy ale pre 2a pul kg kdy by slo o tu 2mm hrubu ale ta 1,5 to uz je zbytocne
0
Re: Rámová roura
Je to zajímavý problém. Jak velký soustruh by se potřeboval? Moje miniaturní mašinka má 80mm sklíčidlo, kterým se jen těsně protáhne 16mm kulatina. 45mm by prošlo čím, 250mm sklíčidlem? Na jak velké mašině to je? To má dvě tuny a stojí čtvrt milionu. U většiny zámečníků jsem viděl o třídu menší, tak kolem 160mm sklíčidlo s průchodem 38mm.
Pak je tu ta délka. Při posunu ve sklíčidle udržet trubku pořád stejně vycentrovanou atd. Asi by to ale šlo řešit tak, že by se soustružilo jen poměrně daleko od sklíčidla a s nějakou lunetou na saních, která by to vůči noži držela stále stejně vycentrované.
0
Re: Rámová roura
Jenže i s lunetou by to nejspíš pěkně vibrovalo. Pak zbývá točit to na malé otáčky, ale to je pěkný opruz.
0
Re: Rámová roura
Měli sme v práci ještě za socíku soustruh dlouhý přes 3m, sklíčidlo si už nepamatuju, ale 80mm by tam myslím prošlo. Takže by se ta trubka dala sjet na jeden zátah bez posouvání ve sklíčidle, samozřejmě by byla na druhé straně vycentrovaná tím trnem s přípravkem které jsou na to určené. Už si nepamatuju přesné technické termíny a myslím že i ten suport sem napsal špatně. :-)
0
Re: Rámová roura
No mohl bys ji tam chytit mezi sklíčidlo a otočný hrot, proč ne. Ale dvoumetrová roura už se ti uprostřed bude ochotná docela dost prohnout, takže aby ti nešplhala nahoru na nůž, stejně bys potřebovat nějakou lunetu. Aspoň já myslím, ale nikdy jsem nesoustružil dlouhou ocelovou trubku.
0
Re: Rámová roura
Myslím že u trubky to až tak nehrozí, horší by to bylo u plné kulatiny. Ale nejsem soustružník, chtělo by se to zeptat přímo jeho.
0
Re: Rámová roura
To Jirka. Máš plnou pravdu.Za sociku jsem takovou délku trubky (dural D16 - rogalo) stáčel a byl to opruz. A to jsem použil lunetu.Schůdnější bylo lisování trnem.(to byl ale jiný problém - trubka do trubky)
0
Re: Rámová roura
Uplne ot: V Praze u smichovskeho nadrazi jsem na dvore videl soustruh pravdepodobne na staceni obvodu zeleznicnich kol. Tam by sklicidlem nejspis prosla i stovka ;)
0
Re: Rámová roura
sorry som si nevsimol ze som to tam nevlozil
http://www.bor.cz/svarovani/
0
Re: Rámová roura
a kde si zohnal tu trubku ktora ti vosla do 50x1.5 rury na slapaci koniec :-D a ake ma rozmery
0
Re: Rámová roura
kousek 50x1,5 cca 400 mm (možná i míň) podélně rozřízneš flexou (popř mezeru řízneš širší) zmáčkneš a svaříš tak, aby průměr byl 47. To bude spojka schovaná v "čenichu" se šlapákem a v přední části rámu
0
Re: Rámová roura
bohuzel nemam tu 50*1.5 iba ram co som objednal u tyll. Som nevidel na okolii taku ruru
0
Re: Rámová roura
Jenže pak už není kulatá...
0
Re: Rámová roura
Dej tam menší průměr, nejlíp 44,5 x 1,5 a vzniklou mezeru vyvlořkuj třeba měděným plechem.
0
Re: Rámová roura
Tu jsem si vytočil na soustruhu z nějaké silnostěnné. Nechal jsem si ji dost natěsno s vůlí jen asi 0.2mm. Ta 50mm měla jen uvnitř trochu vystouplý šev, který jsem odbrousil.
0
Re: Rámová roura
a čiim pak si brousil sef vo vnuutry??
0
Re: Rámová roura
mno mne snad bude stacit pilniik ale uz vidiim tu piplacku
Kolko je minimum zapustenie tej trubky aby som to nevyrval??(mysliim slapaci stred z ramu)
0
Re: Rámová roura
toto bude asi na majitelou lowracerov aky uhol mam mat na trubke od presmikaca napredu??
0
Re: Rámová roura
u deore třeba 63 až 69 stupňů
viz třeba http://techdocs.shimano.com/media/techdocs...
0
Re: Rámová roura
Neblbni mu chudákovi hlavu hodnotama z datasheetu. Když se na to podíváš pořádně, máš to tam nakreslené jako úhel mezi zadní vidlí a sedlovkou. To není zrovna moc aplikovatelná hodnota pro konstrukci jakéhokoliv lehokola, a hlavně ne lowraceru.
0
Re: Rámová roura
dá se z toho asi vyjít, ne ?
ono to v důsledku není moc aplikovatelné ani u "normálního" kola, jak tak o tom přemýšlím :-)
uvedený úhel by odpovídal v případě, že by spodní trubka zadní stavby byla vodorovná, pak je úhel vlastně vztažený i k "silnici"
když bude mít na svém kole šlapák skloněný dolu, výsledný úhel zmenší, když nahoru, tak ho zvětší ...
ale třeba zase jenom blbě koukám
0
Re: Rámová roura
Dá se z toho vyjít když si odhadneš, kolik je asi úhel mezi tahovou stranou řetězu na tom klasickém kole a tou vidlicí. Ten od toho odečteš a máš úhel, který musíš na stavěném lehokola nastavit mezi přesmykačovou trubku a řetěz. Zrovna lowracer ti pak vyjde třeba 40° od vodorovné roviny, nebo taky 50. Jak který. Možná to někdo odhadne z pohledu na rám, jak je vysoko šlapání, jak sedlo, jak jde příslušná větev řetězu. Ale sám bych to nezkoušel takhle trefit, říct si, kolik to asi bude stupňů a jít to řezat. Vždycky jsem si radši to naměřil jak píšu níž.
0
Re: Rámová roura
I když hádám, že by šlo vzít trubku pro jistotu o kus delší, říznout ji podle toho odhadu, přiložit s nasazeným přesmykem, odhadnout o kolik změnit, říznout nebo zabrousit znovu a takhle to párkrát zopakovat dokud se člověk netrefí.
0
Re: Rámová roura
Potřebuješ dodržet rozumný úhel té trubky vůči tahové straně řetězu a potřebuješ, aby osa té trubky protínala osu středového složení. Hodnotu toho úhlu si z hlavy nepamatuju a nedělám to podle nějakého čísla. Moje metoda je následující:
Přesmykačovou trubku dělám až po tom, co mám hotovou kladku v tahové straně a můžu si natáhnout tahovou stranu řetězu. Pak prohodím řetěz přesmykem vhodným pro dané talíře a do přesmyku zlehka chytnu kus té trubky. Dám řetěz na nejmenší talíř a našponuju. Pak hledám otáčením přesmykačové trubky kolem pomyslné osy středového složení takovou polohu, kdy si spodek rámečku přesmyku nastaveného baj voko na nejmenší talíř tak tak neškrtá o řetěz, aby měl jen několik mm volno. Hodí se mít po ruce druhého člověka s kusem lepenky, kterou si položí na vrch rámu a jak to držíš v poloze, která se ti zamlouvá, tak na tu lepenku fixem nakreslí čáru podél té přesmykačové trubky. Tím vznikne šablona optimálního úhlu pro dané kolo. Podle šablony řízneš konec trubky a pak už ho jen dobrušuješ do obloučků tak, aby sednul pro přivaření.
Změnu velikosti převodníků vyřešíš posunem přesmyku nahoru nebo dolů po jeho trubce a pokud je ten úhel udělaný takhle, pořád bude fungovat dobře.
0
Re: Rámová roura
Kdyz to tak ctu, prijde mi, ze ani nezkousis, jestli se Ti pri tom neskrtani na male placce jeste vubec vejde velka placka pod presmyk.
0
Re: Rámová roura
Máš pravdu, vynechal jsem z popisu kousek. Teoreticky bys tou popsanou metodou mohl narvat trubku hodně na svislo a na ní přesmyk tak nízko, že to vyjde na ten malý, ale nepřeřadí nahoru. Zapomněl jsem totiž napsat, že během toho nastavování úhlu trubky musím mít přesmyk na trubce tak vysoko, že vnější strana rámečku je při pohledu z boku vidět těsně nad zuby velkého převodníku. Pak už to vyjde.
Pokud ho spodním dorazovým šroubkem povolíš tak doleva, jako by měl zařazeno na malý převodník, a potom ho po trubce, jejíž osa protíná osu středu, posuneš tak vysoko, že je těsně vidět přes velký převodník a přitom si neškrtá o řetěz na malém převodníku, tak z principu toho, jak je přesmyk konstruovaný a jak má na klasickém kole fungovat musí vyjít při přeřazení na velký talíř rámečkem dost vysoko. On se jakoby trochu zvedá při řazení většího talíře. A funguje to i když porušíš v datasheetu udaný limit na rozdíl mezi nejmenším a největším talířem. Na dvou kolech mám kliky 22-34-46 a funguje to krásně, přestože Shimano udává maximální u tohohle přesmyku diferenci tuším 22 zubů.
Touhle metodou ti možná vyjde ostřejší úhel mezi tahovou stranou řetězu a přesmykačovou trubkou, než jaký je na klasickém kole. To má za následek, že rámeček přesmyku je na jednu stranu schopný řadit větší rozdíl v počtu zubů největšího a nejmenšího talíře, protože při pohledu zezadu podél řetězu se stane jakoby vyšším. Ale na druhou stranu taky spodní část toho rámečku začne řadit řetěz jakoby dál od jeho nájezdu do zubů malých talířů, takže je to citlivější na seřízení poloh a dorazů aby to řadilo svižně a přesně. Nesmí se to přehnat, ale 24z rozdílu se ještě dá v klidu udělat a na lehokole se větší rozsah převodů vždycky hodí.
0
Re: Rámová roura
Taky jsem si vystačil s půlkulatým pilníkem. Jo ten přesah trubek mám ve finále asi 120mm.
0
Re: Rámová roura
v
http://www.nakole.cz/diskuse/12467-homebuilders...
jsem psal kde je mozno koupit Cr-Mo...
pokud budes mit problem s odberem , napis, mam to kousek a znaji mne tam...
(skladem je 47x2 a 50x2)
0
Re: Rámová roura
Neni ta 2 mm stena priilis pre crmo by som typoval ze uz taky maly tank. Ked uz ma platit za crmo tak tie su treba 1mm max (1,5 mm to uz je ale zbytocne) stena pri priemere 50mm.Pri 1,5 staci aj klasicka bezosva alebo presna rurka a vide ta to na tretinu ceny cca.
ale keby tam maly crmo 50/1 tak mam aj ja zaujem
0
Re: Rámová roura
Tohle mi připadá už dost protitankové provedení, jekl 40x40x2 z obyčejné oceli IMHO pevnostně plně vyhovuje a tohle by bylo ještě mnohem pevnější. Někde jsem viděl popis stavby lowraceru, kde byla hlavní trubka z CrMo 38x0,9 nebo tak nějak (nějaké palcové míry).
0
Re: Rámová roura
jo,ja jen pisu co maji skladem....
(cca 2,3 kg/m je moc)
0
Re: Rámová roura
niekde som nasiel vyrobu vyfukou a klietok do aut robia aj crmo a niekou z fora robily kostru ale ked ma zabyjes netusiim kto a kde by sa mi tiez hodil kontakt.
a s ohybanim sa urcite niekto najde kto to zohne . lepsie za studena ale ak inak nie aj autogen nasi soudruzi v ndr vyvinuli a trubka povolii.
Inak ak sa drzime hesla mudrejsi ustuupi znamena to ze zahrievaniim kovu stupa inteligencia zeleza :-D (riadna blbost ale dufam ze pobavy)
0
Re: Rámová roura
Mám lowracer z nerez svařované 50x1,5 a drží v pohodě už k nějakým 10000 km. Tuhost tak akorát, 40x1,5 už na 22 zubový převodník nepěkně pružila (ale asi by i tak vydržela, ale dlouhodobý zátěžový test vzdaly dříve blbě udělané sváry), 45 průměr by byl asi na hranici rozumné tuhosti (nevím ale jak je na tom s pru6nost9 CrMo vůči nerezi)
0
Re: Rámová roura
Když jsem mladým řek´, že by na Šárčině rámu mohl jezdit vnuk (5 let), šli do vrtule.
Š. mi nerezový rám přenechala s výstrahou, že není příliš pevný.
0
Re: Rámová roura
Jj, to je ten 40x1,5. Ale to byla hlavně technologická chyba při svařování, trubky by asi stačily, koneckonců na stejném rámu jsem tenkrát na srazu vyjel Černou horu. Ale 50x1,5 je sakra příjemnější pocit (a pravděpodobně i efektivnější, když tolik nepruží). I když ten Šárky rám s krátkým "čumákem" pruží i s 40 trubkou výrazně méně, takže co je použitelné závisí i na délce nohou.
0
Re: Rámová roura
Nabízí se možná záchrana: přímo na kov karbon dávat nemůžeš, ale když to omotáš napřed vrstvou tenkého skla a pak teprv karbonem, mohl by z toho ještě být dobrý rám. Protože vyztužit ho můžeš přesně na místech, kde je to potřeba, a nechat ho pružit jinde.
